手動油泵的組成和工作原理
發布者： 液壓設備生產廠家 發布時間： 2023年09月15日

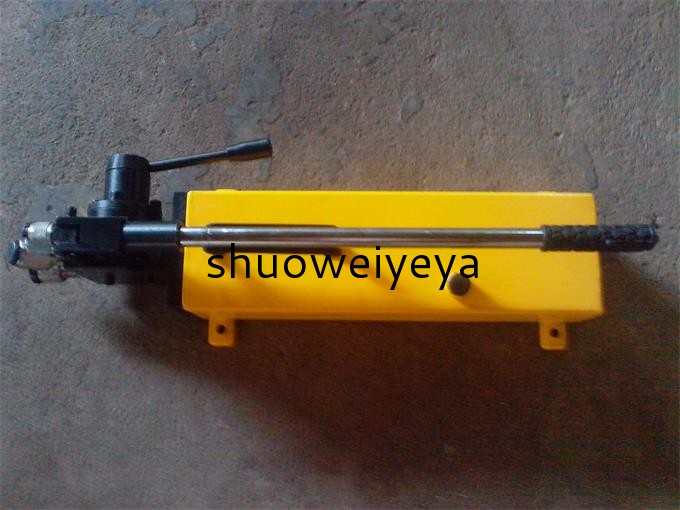

手動油泵有以下幾部分組成
1、泵體部分：泵體部分是油泵的主要部分，高壓工作腔、低壓工作腔、兩個單向閥、高壓閥(安全閥)、低壓閥、卸載閥、兩個止回閥、進油口等都在上面。各處孔有機地聯系在一起。兩個單向閥是防止壓力油回流，其規格、作用是一樣的。低壓閥和高壓閥的作用是壓力控制，分別將壓力控制在1Mpa和63Mpa。進油口處的另兩個鋼球是止回閥。工作完畢后打開卸載閥，壓力油流回儲油管完成卸載工作。
2、手柄部分：主要有壓桿、壓把組成。靠兩個銷子與泵體和柱塞連接。手動力作用在壓桿上，帶動柱塞做往復運動。產生油液的壓力。在壓把上面有螺孔，是供垂直安裝壓桿用的，可以根據操作的方便選用垂直或水平位置操作。
3、膠管部分：是連接油泵和油缸輸送壓力油液的部件。在不使用時，膠管與油缸脫開，膠管頭部用橡膠帽堵上，以防污物進入油管和油缸。
4、在后座或油箱上裝有注油和放氣裝置，油泵工作時須松開放氣，以免產生負壓，影響正常工作。工作完畢后擰緊放氣螺。在后端安裝一個掛鉤當手提油泵時用掛鉤鎖住壓桿。
